Calibración de cámaras térmicas

En el ámbito de la medición de temperaturas sin contacto, las cámaras termográficas se destacan como herramientas extraordinarias, capaces de revelar el mundo invisible de la luz infrarroja. Sin embargo, detrás de su capacidad para grabar una imagen térmica se encuentra un proceso delicado, llamado calibración; un paso crucial para asegurar la precisión y confiabilidad de las lecturas de temperatura.

El arte de la medición de temperaturas sin contacto

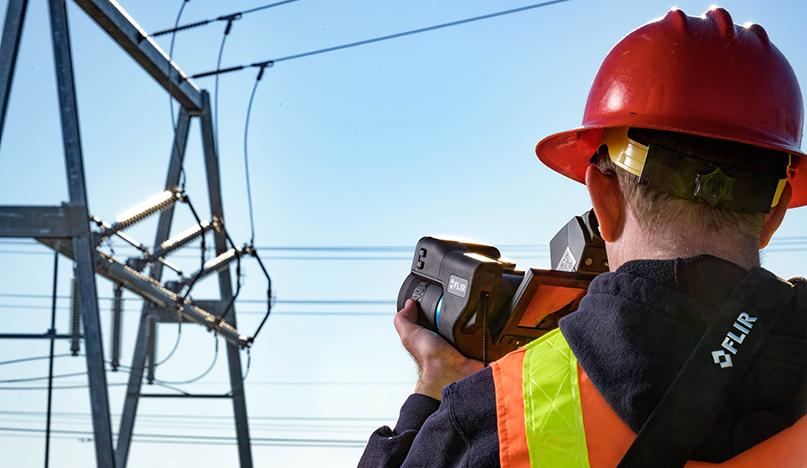

Las cámaras termográficas, como las que produce FLIR, funcionan al detectar la energía infrarroja que emiten los objetos. Esta capacidad única les permite medir la temperatura sin tocar físicamente el objeto, una característica valiosa en varias sectores industriales, desde la inspección de equipos eléctricos hasta el diagnóstico de fallas en edificios.

Sin embargo, el camino hacia una medición precisa de la temperatura no es sencillo. La energía infrarroja entrante no proviene únicamente del objeto que se está midiendo; también incluye reflejos de los componentes internos de la cámara y sus fluctuaciones de temperatura internas. Para superar esos desafíos, las cámaras termográficas se someten a un proceso de ajuste de calibración exhaustivo.

La experiencia en calibración de precisión de FLIR

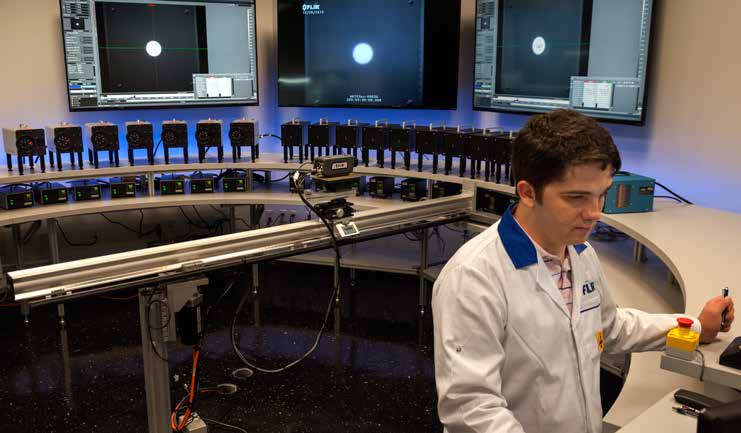

FLIR, líder mundial en tecnología termográfica, lleva la calibración a su máximo nivel. Nuestros laboratorios de servicio emplean equipos y técnicas especializados para ajustar y validar con precisión el rendimiento de las cámaras termográficas.

El proceso de ajuste de calibración comienza con la uniformidad de la imagen, lo que asegura que todos los píxeles del generador de imágenes de la cámara respondan de manera uniforme a la energía infrarroja. Luego, la energía entrante se correlaciona con puntos de temperatura conocidos en un entorno controlado. Estos datos se utilizan para crear un modelo de medición adaptado especialmente al lente, el filtro y el rango de temperatura únicos de cada cámara.

Por último, la cámara termográfica ajustada se somete a un riguroso régimen de pruebas, que compara sus lecturas con estándares calibrados conocidos como cuerpos negros. Este proceso, denominado calibración, verifica que la cámara cumpla con los requisitos de precisión y rendimiento especificados.

El ajuste de calibración va acompañado de un certificado de calibración que solo FLIR puede proporcionar y que forma parte de los planes de servicio FLIR Care y FLIR Protect.

Certificado de calibración: Una clave para asegurar la precisión

El certificado de calibración es un documento oficial que da fe de la precisión y confiabilidad de una cámara termográfica. Contiene información detallada sobre el proceso de calibración, incluida la corrección de medición para cada nivel de temperatura y las incertidumbres asociadas a las lecturas.

Si bien las especificaciones técnicas de los fabricantes ofrecen orientación sobre la precisión esperada, solo un certificado de calibración detallado puede servir como prueba concreta del rendimiento de una cámara. Además, los certificados de calibración ayudan a los usuarios a contabilizar las desviaciones con respecto al rendimiento de la cámara con el tiempo.

Más allá de las autopruebas: La importancia de la calibración periódica

Si bien las autopruebas ofrecen una idea aproximada del rendimiento de una cámara termográfica, no pueden reemplazar la calibración periódica realizada por un laboratorio certificado. En general, las autopruebas consisten en la medición de objetivos de referencia, como hielo y agua hirviente. Sin embargo, la relación entre la temperatura y la energía infrarroja no es lineal, lo cual significa que para una calibración precisa se requiere un rango más amplio de puntos de temperatura.

Para preservar la integridad de los datos térmicos, la calibración periódica es esencial. FLIR recomienda una calibración anual para la mayoría de las aplicaciones. Esto asegura que la cámara siga siendo precisa y confiable, lo que ofrece a los responsables de la toma de decisiones la confianza necesaria para confiar en sus lecturas.

En conclusión: Calibración, la piedra angular de la imagenología térmica precisa

La calibración de una cámara termográfica no es un simple requisito técnico; es parte integral del proceso de imagenología térmica. Al asegurar la precisión y confiabilidad de las mediciones térmicas, la calibración permite a los profesionales de diversos campos tomar decisiones informadas y adoptar medidas preventivas basadas en datos de temperatura precisos.
